Is de HTQ700GL 5-assige CNC-brugzaag geschikt voor aangepaste steenproductie?

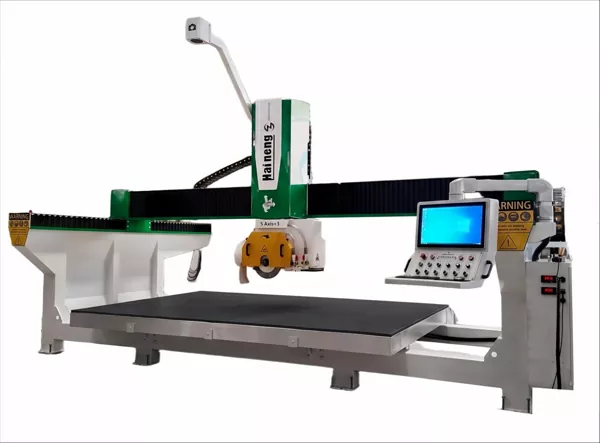

De HTQ700GL5-assige CNC-brugzaagis ontworpen voor steenbewerkers die meer flexibiliteit nodig hebben dan een conventionele rechte zaagopstelling. Met CNC-besturing, CAD-importprogrammering, instelbare beweging van de snijkop en een robuuste gelaste structuur ondersteunt de machine een reeks steenhouw- en vormgevingstoepassingen.

Wat kan de HTQ700GL 5-assige CNC-brugzaag doen?

Niet elk stenen project heeft een rechthoekige omtrek. Voor werkbladen in de keuken, wastafelbladen voor badkamers, architecturale componenten en decoratieve stenen stukken kunnen schuine randen, gebogen profielen of op maat gemaakte onderdelen nodig zijn.

De HTQ700GL ondersteunt een verscheidenheid aan snij- en profileerbewerkingen, waaronder:

1. Recht en schuin zagen:Verwerk stenen platen en zaag delen onder geschikte hoeken.
2. Op maat gevormd snijden:Produceer ronde, ovale, waaiervormige, veelhoekige, ruitvormige en andere onregelmatige vormen.

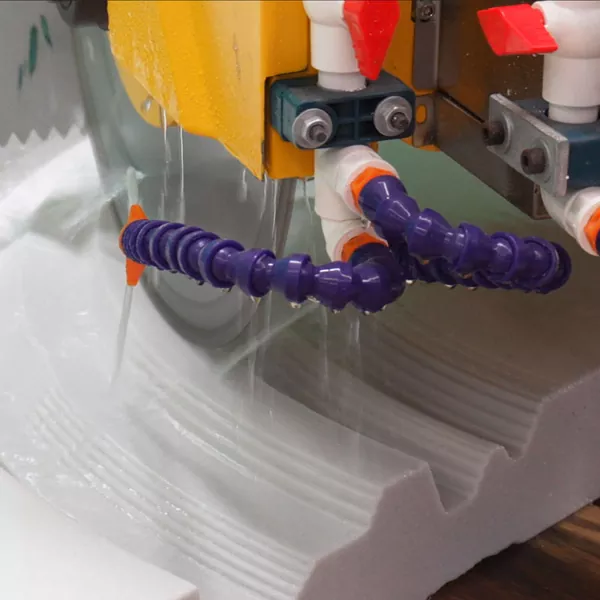

3. Gebogen profilering:Volg rechte en gebogen contouren voor geschikte decoratieve stenen componenten.
4. Groef snijden:Creëer rechte, schuine en rastervormige groeven voor de juiste toepassingen.
5. Afschuining en randvorming:Gebruik de verstelbare beweging van de snijkop om aan verschillende ontwerpvereisten te voldoen.

De machinespecificatie vermeldt rotatie van de C-as van 0 tot 360 graden en beweging van de A-as van 0 tot 90 graden. De werktafel heeft een gespecificeerd maximaal kantelbereik van 0 tot 85 graden.

Deze bewegingsbereiken geven verwerkers meer mogelijkheden bij het plannen van maatwerk. De daadwerkelijke verwerkingscapaciteit is afhankelijk van het materiaal, de afmetingen van het werkstuk, de bladconfiguratie, het gereedschap en de geselecteerde snijmethode. Voor veeleisende of ongebruikelijke klussen kunt u de leverancier vragen de opstelling te bevestigen en een snijproef te regelen.

Toepassingen in de productie van werkbladen en steen

Keuken- en badkamerwerkbladen

Bij de productie van werkbladen gaat het vaak om meer dan alleen het op maat maken van een plaat. Afhankelijk van het ontwerp kan een klus schuine randen, gootsteenopeningen, kraangaten of afvoergroeven vereisen.

De HTQ700GL ondersteunt snij- en profileerbewerkingen. Met het optionele freesopzetstuk en het juiste gereedschap kan de machine ook worden geconfigureerd voor extra bewerkingstaken, waaronder het frezen van gootsteen- en kraanopeningen, afvoergroeven en werkbladranden. Voor het polijsten zijn geschikte slijpschijven en gereedschap nodig.

Voor werkplaatsen die zowel standaardwerkbladen als op maat gemaakte ontwerpen verwerken, kan deze configuratie helpen om meerdere geschikte bewerkingen op één machine uit te voeren. Controleer de optionele uitrusting en het benodigde gereedschap voordat u bestelt.

Graniet- en marmerverwerking

Graniet- en marmerateliers verwerken vaak producten met verschillende diktes, contouren en afwerkingseisen. De HTQ700GL is geschikt voor het evalueren van toepassingen zoals gevormde stenen onderdelen, schuine sneden en decoratieve profielen.

Het opgegeven bladdiameterbereik bedraagt ​​350 tot 700 mm. De maximale bladdiameter mag niet worden beschouwd als maximale zaagdiepte. De haalbare zaagdiepte en aanbevolen werkomstandigheden zijn afhankelijk van de machineconfiguratie, het geselecteerde mes en het materiaal.

Tegels en bewerkte steen

Voor tegels van groot formaat en kunststeenproducten kunnen geplande snijpaden en specifieke randbehandelingen nodig zijn. De HTQ700GL maakt gebruik van CNC-besturing en CAD-importprogrammering om geprogrammeerde bewerkingen voor geschikte materialen en onderdeelontwerpen te ondersteunen.

Voordat u onbekende materialen verwerkt, dient u bij de leverancier de compatibiliteit van de zaagbladen, de werkstukondersteuning, de voedingsinstellingen en de vereiste kwaliteit van de afwerking te bevestigen.

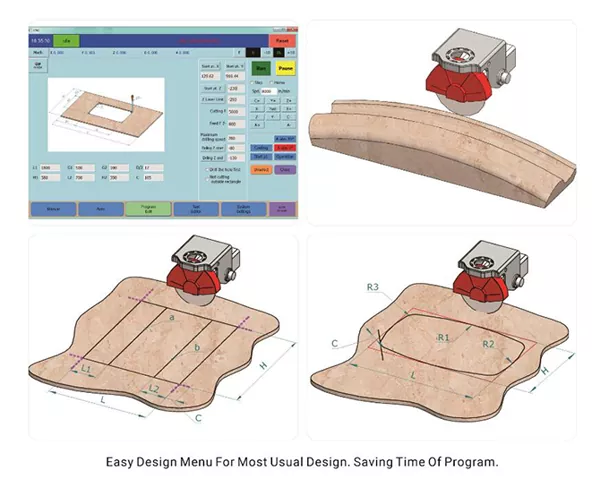

CAD-importprogrammering en CNC-bediening

Programmeren is een belangrijke overweging wanneer een steenwerkplaats verschillende onderdeelvormen en klanttekeningen verwerkt. Een machine met uitgebreide bewegingsmogelijkheden is het nuttigst wanneer operators de vereiste snijpaden op herhaalbare wijze kunnen voorbereiden.

De HTQ700GL maakt gebruik van CNC-besturing en CAD-importprogrammering. De productdocumentatie beschrijft een touchscreen-interface die is ontworpen om de bediening te vereenvoudigen en een systeem dat afbeeldingen kan genereren op basis van ingevoerde gegevens.

Een typische workflow omvat het voorbereiden van de tekening, het importeren van compatibele CAD-gegevens, het controleren van de verwerkingsvereisten, het instellen van het materiaal en de gereedschappen, en het verifiëren van de taak voordat de automatische verwerking begint.

Deze aanpak is relevant voor werkplaatsen die regelmatig tekeningen op maat ontvangen of de productie van soortgelijke onderdelen herhalen. Voordat u de HTQ700GL aanschaft5-assige CNC-brugzaag, bevestig de ondersteunde CAD-bestandsformaten, softwarevereisten en trainingsregelingen voor operators.

Robuuste structuur en bewegingscomponenten

Machinebouw is een andere factor waarmee rekening moet worden gehouden bij het kiezen van apparatuur voor reguliere productie. De HTQ700GL maakt gebruik van een integrale stijve gelaste structuur. De gedocumenteerde bewegingscomponenten omvatten lineaire rails, kogelomloopspindels, spiraalvormige tandwielen, uiterst nauwkeurige planetaire reductoren en een servosysteem.

De machine heeft een opgegeven hoofdmotor van 22 kW en een toerentalbereik van 0 tot 6.000 tpm. Het totale geïnstalleerde machinevermogen bedraagt ​​33 kW.

Deze specificaties bieden een nuttig startpunt voor het vergelijken van apparatuur. De snijsnelheid, de kwaliteit van de afgewerkte rand en de productie-output zijn echter afhankelijk van factoren zoals het geselecteerde mes, de materiaaleigenschappen, de snijdiepte, de voedingsinstellingen en de opstelling van de operator.

HTQ700GL Technische specificaties

De volgende cijfers zijn gebaseerd op de productdocumentatie van de fabrikant. Imperiale conversies zijn bij benadering.

Installatie opmerking:De totale afmetingen vertegenwoordigen niet de volledige vereiste vrije ruimte rond de machine. Controleer de elektrische voeding, de toegang tot de locatie, de staat van de vloer, de laadruimte, de onderhoudsruimte en de installatievereisten voordat u de werkplaats voorbereidt.

Is de HTQ700GL geschikt voor uw werkplaats?

De juiste machine hangt af van de opdrachten die uw klanten daadwerkelijk bestellen. Een werkplaats die zich richt op de afmetingen van rechthoekige platen kan andere eisen stellen dan een werkplaats die regelmatig op maat gemaakte werkbladonderdelen of onregelmatige steenprofielen maakt.

De HTQ700GL kan het overwegen waard zijn als uw winkel:

1. Verwerkt schuine sneden, gebogen contouren of op maat gemaakte steendelen.
2. Heeft CNC-besturing en CAD-importprogrammering nodig voor op tekeningen gebaseerd werken.
3. Werkt met graniet, marmer, kunststeen, tegels of andere compatibele bouwmaterialen.
4. Wil optionele freesbewerkingen evalueren voor geschikte werkbladtoepassingen.
5. Heeft het vloeroppervlak en de elektrische capaciteit die nodig zijn voor de machine.

Voordat u een aankoopbeslissing neemt, moet u verschillende representatieve tekeningen voorbereiden. Voeg een standaard snijopdracht, een schuine snede en een onregelmatig profiel toe. Vraag de leverancier om voor elke opdracht de juiste configuratie, tooling en verwerkingsmethode te bevestigen.

Wat u moet controleren voordat u een offerte aanvraagt

Materiaal en dikte

Identificeer de materialen die u het vaakst verwerkt en geef zowel typische als maximale werkstukdiktes op. Verschillende materialen kunnen verschillende messen en werkomstandigheden vereisen.

Onderdeelafmetingen en snijvereisten

Deel de gebruikelijke lengte, breedte, dikte, vereiste hoeken en profieldetails. Dit helpt de leverancier om te beoordelen of de verplaatsing van de machine en de voorgestelde configuratie geschikt zijn.

Gereedschappen en optionele functies

Geef aan of voor uw werkzaamheden recht snijden, schuin snijden, aangepaste profielen, groeven, frezen of polijsten nodig zijn. Controleer voor welke functies optionele apparatuur nodig is, in plaats van ervan uit te gaan dat elke handeling in de standaardconfiguratie is opgenomen.

Software- en fabrieksomstandigheden

Zorg voor representatieve CAD-tekeningen en bevestig compatibele bestandsformaten. Controleer ook de toegang tot de machine, de beschikbare installatieruimte, de elektrische vereisten en de onderhoudsruimte.

Ondersteuning na verkoop

Vraag naar installatierichtlijnen, training voor operators, reserveonderdelen, onderhoudsdocumentatie en technische ondersteuning. Deze details moeten samen met de machinespecificaties en de aankoopprijs worden beoordeeld.

Veelgestelde vragen

Welke materialen kan de HTQ700GL verwerken?

De productdocumentatie vermeldt platen, tegels, marmer, kunststeen, graniet, cementproducten en andere bouwmaterialen voor geschikte snij- en vormtoepassingen. Bevestig de compatibiliteit voor uw specifieke materiaal en dikte voordat u bestelt.

Ondersteunt de HTQ700GL schuin zagen?

Ja. De gespecificeerde beweging van de A-as is 0–90°, en de rotatie van de C-as is 0–360°. De werktafel heeft een gespecificeerd maximaal kantelbereik van 0–85°. Vraag de leverancier om de vereiste configuratie voor uw beoogde klus te verifiëren.

Kan de machine gootsteenopeningen en afvoergroeven verwerken?

Deze extra bewerkingstaken kunnen worden ondersteund met het optionele freesopzetstuk en geschikt gereedschap. Bevestig de bijlage, tools en benodigde configuratie bij het aanvragen van een offerte.

Hoe is de machine geprogrammeerd?

De opgegeven programmeermethode is CAD-import. Ondersteunde bestandsformaten en softwarevereisten moeten bij de leverancier worden bevestigd.

Wat is de maximale bladdiameter?

Het gespecificeerde bladdiameterbereik is 350–700 mm, ongeveer 13,8–27,6 inch. Dit cijfer bepaalt op zichzelf niet de maximale zaagdiepte.

Hoeveel ruimte heeft de machine nodig?

De vermelde totale afmetingen zijn 5.800 × 3.400 × 3.600 mm. Er kan extra ruimte nodig zijn voor materiaalhantering, bediening, onderhoud en veilige toegang. Vraag een installatie-indeling aan voordat u de locatie gereedmaakt.

Bespreek uw vereisten voor het zagen van steen met Haineng

De HTQ700GL5-assige CNC-brugzaagcombineert CNC-besturing, CAD-importprogrammering, een mesbereik van 350–700 mm, instelbare beweging van de snijkop en een integrale stijve lasstructuur. Een optionele freesconfiguratie kan het gebruik ervan uitbreiden naar aanvullende geschikte bewerkingstaken op werkbladen.

Om te bepalen of de machine aan uw productiebehoeften voldoet, deelt u uw materiaaltype, werkstukafmetingen, vereiste bewerkingen en representatieve tekeningen met Haineng. De leverancier kan vervolgens helpen bij het bevestigen van de geschikte machineconfiguratie en optionele uitrusting.

Vraag een offerte aan voor de HTQ700GL 5-assige CNC-brugzaag
